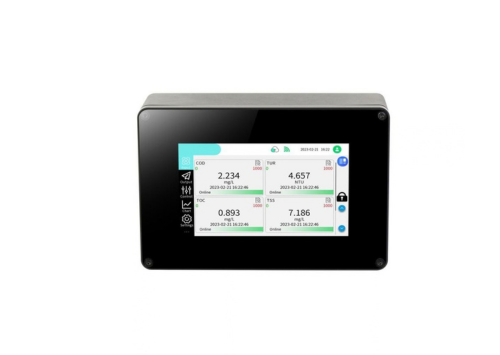

DL-W-S-P05 là thiết bị hiển thị và truyền dữ liệu trung tâm cho nhiều cảm biến chất lượng nước. Thiết bị có màn hình LCD màu 7 inch cảm ứng, hỗ trợ kết nối đồng thời đến bốn cảm biến qua RS485 và theo dõi dữ liệu theo thời gian thực.
DL-W-S-P05 phù hợp với các cấu hình cần tập trung nhiều cảm biến trong cùng một tủ hoặc tại một điểm đo. Thiết bị có thể kết nối cảm biến của Googol và các thiết bị khác sử dụng giao tiếp RS485 Modbus theo điều kiện tương thích của hệ thống.
Kết nối nhiều cảm biến trên một thiết bị
DL-W-S-P05 có 4 kênh đầu vào RS485 để kết nối các cảm biến hoặc thiết bị đo. Người vận hành có thể cấu hình thiết bị, gán thông số và theo dõi giá trị đo trên giao diện cảm ứng. Thiết bị cũng có 1 kênh đầu ra RS485 để kết nối với thiết bị hoặc hệ thống bên ngoài.
Hai cổng mở rộng cho phép bổ sung các mô đun ngõ ra. Mỗi cổng mở rộng có thể hỗ trợ 2 kênh 4-20 mA hoặc 4 kênh I/O khi lắp đúng mô đun tùy chọn.
Hiển thị, lưu trữ và truyền dữ liệu
Màn hình LCD màu 7 inch cảm ứng hiển thị giá trị đo, đơn vị, thời điểm cập nhật và biểu đồ. Bộ nhớ lưu trữ tiêu chuẩn là 32 GB, phù hợp cho việc lưu cấu hình và dữ liệu tại thiết bị.
Về truyền thông, DL-W-S-P05 hỗ trợ WiFi và có thể truyền dữ liệu qua HTTP hoặc MQTT. 4G là tùy chọn theo yêu cầu, cần được xác định trước theo điều kiện kết nối tại vị trí lắp đặt. Tài liệu kỹ thuật cũng ghi nhận thiết bị có khe Nano SIM, khe thẻ SD, cổng RJ45, USB, Type-C và Micro USB để phục vụ kết nối, sao lưu hoặc cấu hình.
Thiết bị có thể truyền dữ liệu lên nền tảng đám mây WQS-Server theo cấu hình của hãng. Khi tích hợp nền tảng khác, cần kiểm tra giao thức và định dạng dữ liệu.
Thông số kỹ thuật chính
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Googol |
| Xuất xứ | Trung Quốc |
| Màn hình | LCD màu 7 inch, chức năng cảm ứng |
| Giao diện | 4 kênh đầu vào RS485; 1 kênh đầu ra RS485; 2 cổng mở rộng, mỗi cổng hỗ trợ 2 kênh 4-20 mA hoặc 4 kênh I/O |
| Truyền thông không dây | WiFi (HTTP, MQTT); 4G tùy chọn theo yêu cầu |
| Bộ nhớ lưu trữ | 32 GB |
| Yêu cầu nguồn | DC 24 V |
| Công suất | < 15 W (không kết nối cảm biến) |
| Cấp bảo vệ | IP65 |
| Kích thước (Rộng×Cao×Sâu) | 230×154×68 mm |
| Khối lượng | 1.9 kg |
| Lắp đặt | Lắp tường |
| Nhiệt độ vận hành | -20 đến 70 °C |
| Nhiệt độ lưu trữ | -30 đến 80 °C |
| Bảo hành | Một năm |
Ứng dụng trong hệ thống quan trắc nước
DL-W-S-P05 có thể làm bộ hiển thị và truyền dữ liệu cho hệ thống quan trắc nước thải, nước mặt, nước cấp hoặc các điểm đo cần kết nối nhiều cảm biến. Thiết bị phù hợp với cảm biến pH, nhiệt độ, amoni, COD, TSS và các cảm biến Modbus tương thích.
Khi triển khai, cần khảo sát số lượng cảm biến, nguồn cấp, kết nối Wi-Fi hoặc 4G, nhu cầu dùng ngõ ra 4-20 mA và yêu cầu lưu trữ. VIETMAP Environment có thể tư vấn cấu hình và phương án tích hợp phù hợp.
Lưu ý cấu hình
Mô đun 4G, mô đun 4-20 mA và mô đun I/O là các tùy chọn cần xác định khi đặt hàng. Với cảm biến khác hãng, cần kiểm tra nguồn cấp, Modbus RS485, công suất tiêu thụ và bản đồ thanh ghi trước khi kết nối. Cấu hình thiết bị nên được chốt cùng thiết kế tổng thể của trạm.
