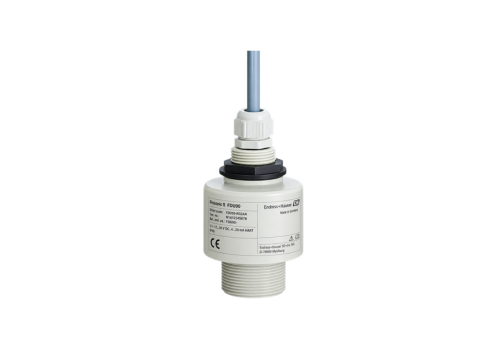

Prosonic S FDU90 là cảm biến siêu âm của Endress+Hauser dùng đo mức không tiếp xúc và đo lưu lượng kênh hở. Cảm biến làm việc với bộ truyền Prosonic S FMU90 hoặc FMU95, tầm đo lớn nhất 3 m với chất lỏng và 1.2 m với chất rắn rời.
Vỏ cảm biến bằng PVDF hàn kín cho khả năng chịu hóa chất cao, có cảm biến nhiệt độ tích hợp để hiệu chỉnh thời gian truyền sóng khi nhiệt độ thay đổi. Cảm biến đạt cấp bảo vệ IP68, chịu thời tiết và ngập nước.
Nguyên lý đo mức và lưu lượng
Cảm biến phát xung siêu âm hướng xuống bề mặt môi chất rồi nhận lại sóng phản xạ. Bộ truyền đo thời gian phát và nhận, tính khoảng cách theo D = c × t / 2, từ đó suy ra mức. Với kênh hở hoặc đập tràn, mức thượng lưu được tuyến tính hóa thành lưu lượng. Vùng gần mặt cảm biến là khoảng chết, tín hiệu trong vùng này không đo được.
Tầm đo thực tế phụ thuộc điều kiện: bề mặt có sóng, rất xáo trộn hoặc có bọt, bụi, màn vật liệu rơi, và chênh lệch nhiệt độ giữa sensor và bề mặt đều làm suy giảm tín hiệu theo bảng suy hao của hãng.
Lắp đặt
Với đo mức, nên đặt cảm biến cách thành bể khoảng 1/6 đường kính, không đặt tại tâm, tránh màn vật liệu rơi và vật cản trong chùm tia. Với đo lưu lượng, lắp ở phía thượng lưu phía trên mức thượng lưu lớn nhất cộng khoảng chết, đặt giữa kênh, vuông góc mặt nước và bảo vệ khỏi nắng mưa bằng mái che. Cảm biến không được treo bằng dây cáp và không làm hỏng màng.
Phụ kiện gồm mái che thời tiết PVDF, mặt bích vặn FAX50, ống chống ngập, cánh tay đỡ trên kênh, khung gắn trần, bộ căn chỉnh FAU40 và cáp nối dài. Ống dẫn sóng siêu âm tối thiểu DN80 dùng cho đo trong hố hẹp.
Thông số kỹ thuật chính
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Endress+Hauser |
| Chức năng | Đo mức không tiếp xúc chất lỏng, chất rắn rời; đo lưu lượng kênh hở và đập tràn |
| Tần số làm việc | 90 kHz |
| Tầm đo lớn nhất | 3 m (chất lỏng); 1.2 m (chất rắn rời) |
| Góc phát điển hình | 12° |
| Nhiệt độ môi chất | -40-80 °C |
| Áp suất | 0.7-4 bar |
| Cấp bảo vệ | IP68/NEMA 6P (24 giờ ở độ sâu 1.83 m) |
| Vật liệu | Vỏ sensor PVDF hàn kín; đai ốc đối PA6.6; đầu nối ống bằng đồng mạ niken; vòng đệm EPDM; cáp PVC |
| Nguồn cấp | Cấp từ bộ truyền; bản có sưởi sensor: 24 V DC ±10 %, 250 mA mỗi sensor |
| Chiều dài cáp | Cáp sensor đến 30 m; tổng cáp sensor và cáp nối dài tối đa 300 m |
| Ren lắp | G1 và G1½ hoặc NPT 1 và NPT 1½; bản lắp trần có ren G1½ hoặc NPT 1½ |
| Khối lượng | Khoảng 0.9 kg; có ống chống ngập khoảng 1.0 kg (gồm cáp 5 m) |
| Bộ truyền tương thích | Prosonic S FMU90 và FMU95 |
Lưu ý khi chọn
Phiên bản có sưởi sensor ngăn đóng băng; khi sưởi hoạt động thì không dùng cảm biến nhiệt độ tích hợp mà phải dùng cảm biến Pt100 ngoài nối với FMU90. Thông số lấy theo tài liệu hãng bản 02.21; giá trị khoảng chết và các phiên bản Ex cần xác nhận theo mã đặt hàng.
VIETMAP Environment có thể hỗ trợ chọn ren lắp, bản có sưởi, ống chống ngập, giá đỡ và bộ truyền FMU90 cho từng điểm đo mức hoặc lưu lượng kênh hở.
